Traceroute

7min
As ferramentas de rede no Atmos contam com testes de traceroute para determinar o rastreio de pacotes da rede e sua conectividade.

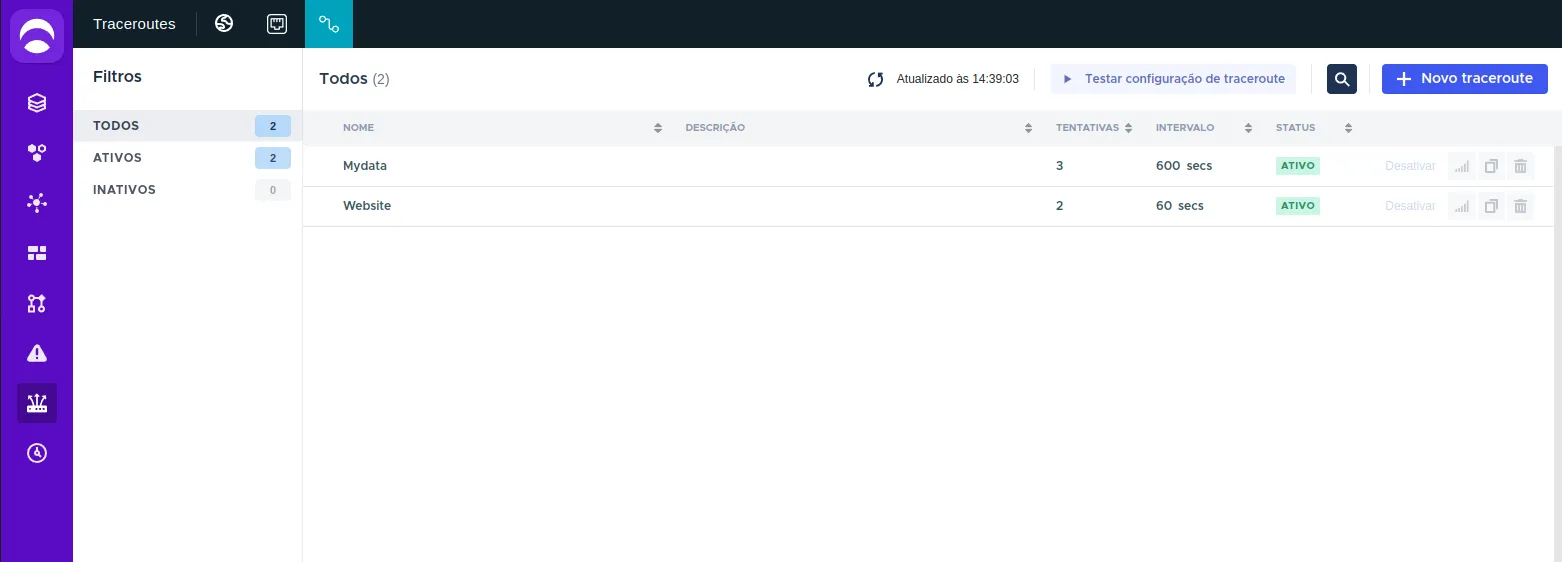

Para acesso aos traceroutes, clique no botão Rede e em seguida, no menu superior, no botão Traceroutes.
﻿
﻿
A tela com a lista de traceroutes cadastrados será exibida.
﻿
Criando uma rotina de testes do Traceroute

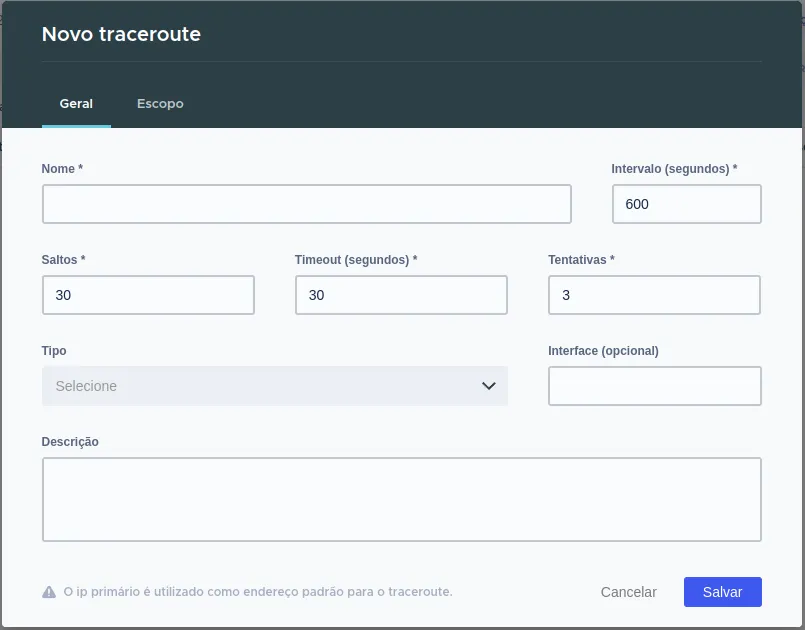

Ao clicar no botão Novo traceroute, no canto superior direito, a seguinte janela será exibida:
Aba Geral
﻿
Nome: Nome do grupo de testes;
Intervalo: Intervalo de execução dos testes;
Saltos: Número de saltos máximos a serem executados pelo traceroute;
Timeout: Tempo limite para a execução do traceroute (para cada teste individual)
Tentativas: Número de tentativas de execução;
Tipo: Qual tipo de endereços IP utilizar (Quando não selecionado apenas o IP primário é utilizado por padrão);
Somente IPs Públicos: Selecione o principal IP Público do Item de Configuração (quando existir)
Somente IPs Privados: Selecione o principal IP Privado do Item de Configuração (quando existir)
Interface (Opcional): Interface que será utiulizada para execução dos testes (é necessário obter o nome da interface desejada na instância atom-worker do Simon)
Descrição (Opcional): Descritivo do grupo de teste

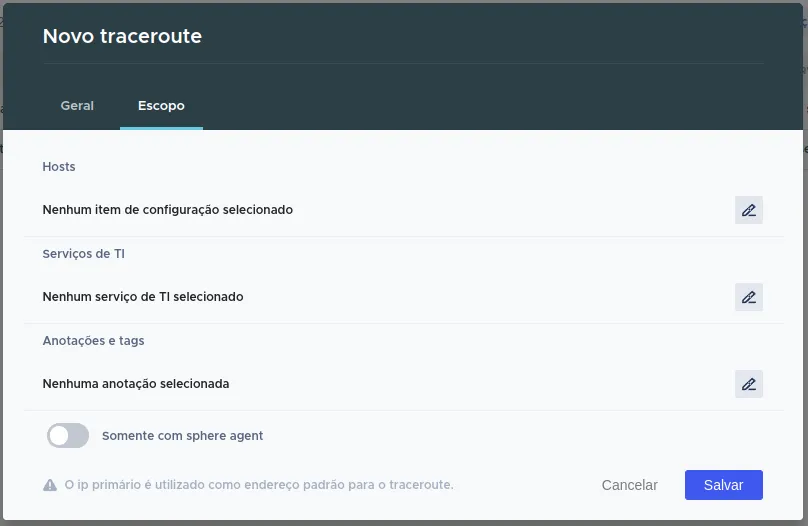

Escopo
A aba escopo define a origem dos IPS de destino deste grupo de coleta do traceroute (IP primário presente nos itens de configuração).
﻿
Para cada grupo de teste são escolhidos os IPs por Item de Configuração de acordo com o tipo definido da Aba Geral.
Executando um teste do Traceroute
Este teste é executado em tempo real e não gera métricas, apenas retorna o resultado do traceroute para visualização.

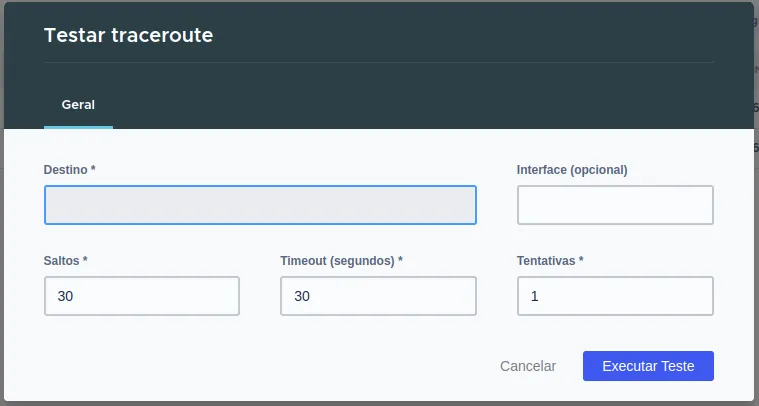

Ao clicar no botão Testar configuração de Traceroute  a janela a seguir será exibida:
﻿
Destino: Endereço de destino a ser executado (IP ou Domínio);
Interface (Opcional): Interface que será utiulizada para execução dos testes (é necessário obter o nome da interface desejada na instância atom-worker do Simon)
Saltos: Número máximo de saltos na execução;
Timeout: Tempo limite na execução do teste;
Tentativas: Número de tentativas na execução.
Resultado do teste

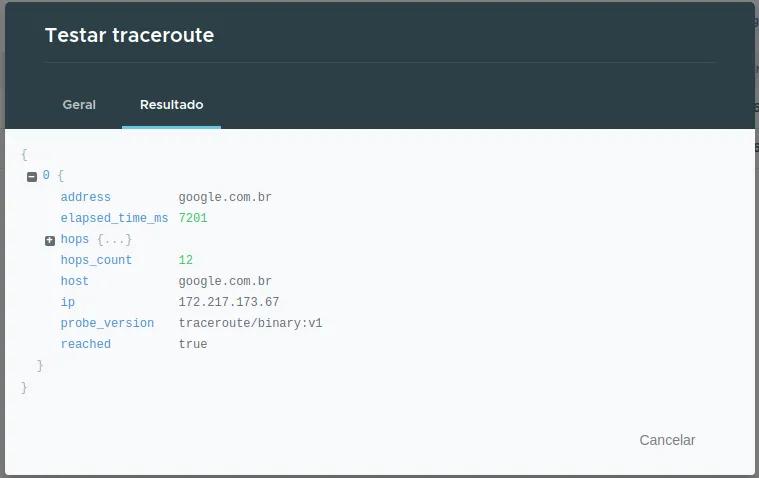

Na execução bem sucedida de um teste de traceroute a aba de resultados será exibida com o seguinte valor de exemplo:
Teste realizado com o dominio google.com.br
﻿
O resultado é um objeto do tipo JSON que contém as seguintes informações:
JSON
{
    "address": "google.com.br"                  // destino do teste
    "elapsed_time_ms": 435,                     // tempo total (todos os saltos) em milliseconds
    "hops": [
        {
            "hop": 1,
            "success": true,
            "address": "177.20.14.3",
            "host": "177.20.14.3",
            "rtt": 0
        },
        // {...}
        {
            "hop": 13,                          // número do salto
            "success": true,                    // se o probe retornou sucesso nesse salto
            "address": "172.217.162.13",        // ip do salto
            "host": "gru14s19-in-f3.1e100.net", // dominio ou ip resolvido
            "rtt": 28                           // tempo em ms do retorno do salto
        }
    ],
    "hops_count": 13,                           // quantidade de saltos
    "host": "google.com.br",                    // dominio do teste
    "ip": "172.217.162.131",                    // ip resolvido do dominio do teste
    "probe_version": "traceroute/binary:v1",    // versão do traceroute utilizado
    "reached": true                             // se o destino foi alcançado com sucesso
}
{
    "address": "google.com.br"                  // destino do teste
    "elapsed_time_ms": 435,                     // tempo total (todos os saltos) em milliseconds
    "hops": [
        {
            "hop": 1,
            "success": true,
            "address": "177.20.14.3",
            "host": "177.20.14.3",
            "rtt": 0
        },
        // {...}
        {
            "hop": 13,                          // número do salto
            "success": true,                    // se o probe retornou sucesso nesse salto
            "address": "172.217.162.13",        // ip do salto
            "host": "gru14s19-in-f3.1e100.net", // dominio ou ip resolvido
            "rtt": 28                           // tempo em ms do retorno do salto
        }
    ],
    "hops_count": 13,                           // quantidade de saltos
    "host": "google.com.br",                    // dominio do teste
    "ip": "172.217.162.131",                    // ip resolvido do dominio do teste
    "probe_version": "traceroute/binary:v1",    // versão do traceroute utilizado
    "reached": true                             // se o destino foi alcançado com sucesso
}
﻿

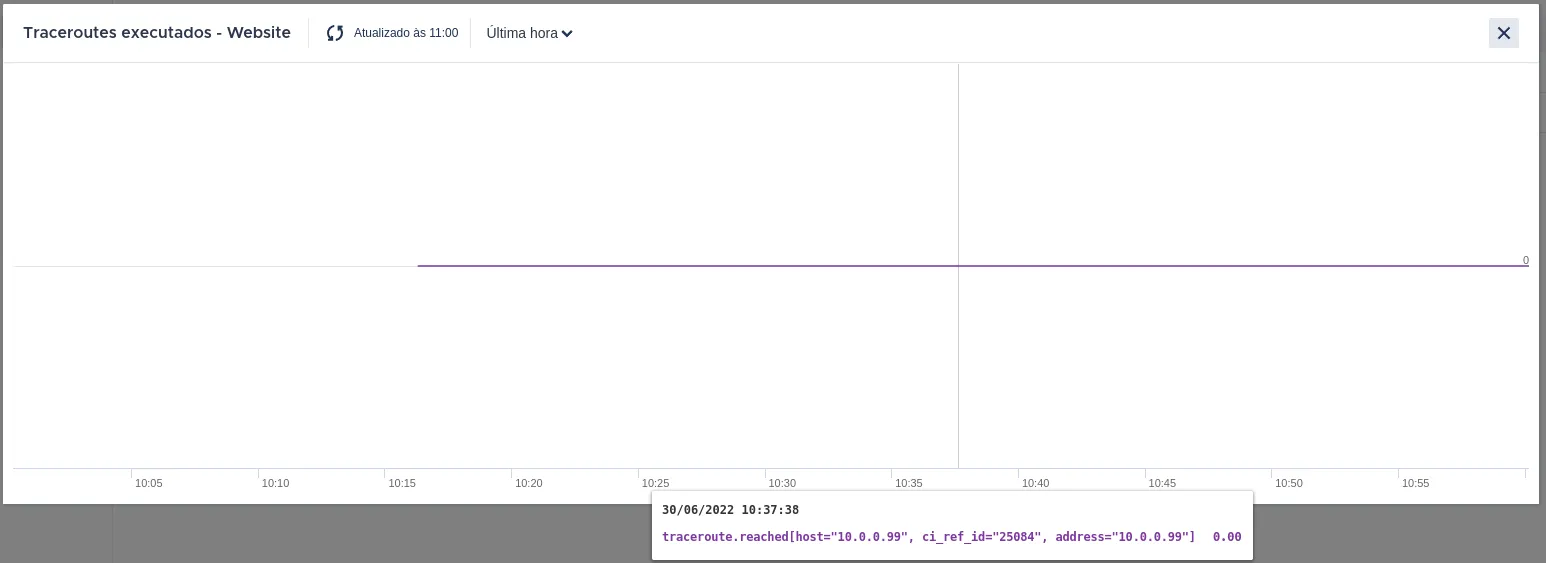

Gráfico de execução
Ao clicar no botão Gráfico de execução é possível visualizar as métricas salvas dos traceroutes realizados na rotina.
﻿
﻿
﻿
